Neue AD-Boards / DCMR-Karten nun bei BECK erhältlich: DCMR-61 und DCMR-4k

Zwei neue DCMR-Karten sind nun verfügbar:

  • DCMR-61 – eine kleinformatige Karte mit DP-Eingang
  • DCMR-4k – eine Lösung zur Ansteuerung von UHD Panels

DCMR-61 Karte unterstützt 2-Kanal LVDS mit 24bpp bis zu einer Taktrate von 186MHz. Als Eingang findet ein DisplayPort seine Verwendung. Als Scaler-Chip kommt ein in der Praxis bereits bewährter Realtek-Chip RTD 2486 zum Einsatz. Die LCD-Spannung kann auf 3V oder 5V eingestellt werden.

DCMR-4k Karte unterstützt neben 8-Kanal LVDS mit 30bpp, V-by-One und eDP. Integriert ist außerdem ein DisplayPort-Ausgang mit Daisy-Chain-Fähigkeit. Die Eingänge des Boards sind DP(x1), HDMI(x5) und VGA(x1).
Als Scaler-Chip kommt der Realtek-Chip RTD2796B zum Einsatz, welcher 4K (4096x2160@60Hz) unterstützt. Als Versorgungsspannung kann zwischen 12V oder 24V entschieden werden. LCD-Spannungen bis zu 24V können eingestellt werden. Bilddrehungen von 90°, 180° und 270° sind im OSD-Menü wählbar. Außerdem besteht eine Bild-im-Bild-Möglichkeit für maximal 4 Quellen. Integriert ist auch DDC/CI.

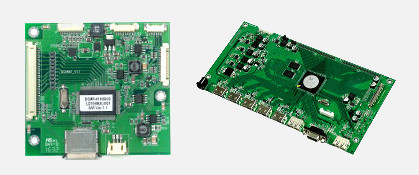

AD-Boards DCMR-61 und DCMR-4k
