Yenrich LED-Displays

Yenrich

Die Firma Yenrich Technology Corporation (Yenrich), Teil der Ennostar Gruppe, aus Taiwan spezialisiert sich auf LED-Displays. Das im Januar 2019 gegründete Unternehmen, mit Herrn Dr. David Su als Chairman und Herrn Frank Hsu an der Spitze, beschäftigt 120 Mitarbeiter, von denen fast die Hälfte in der Entwicklung von Multicolor LEDs und LED-Displays arbeitet.

Über die Einbindung in die Ennostar Gruppe hat Yenrich vertikalen Zugriff auf alle entscheidenden optoelektronischen Technologien: EPI/Chip durch EPISTAR Corporation und Packaging durch Lextar Electronics.

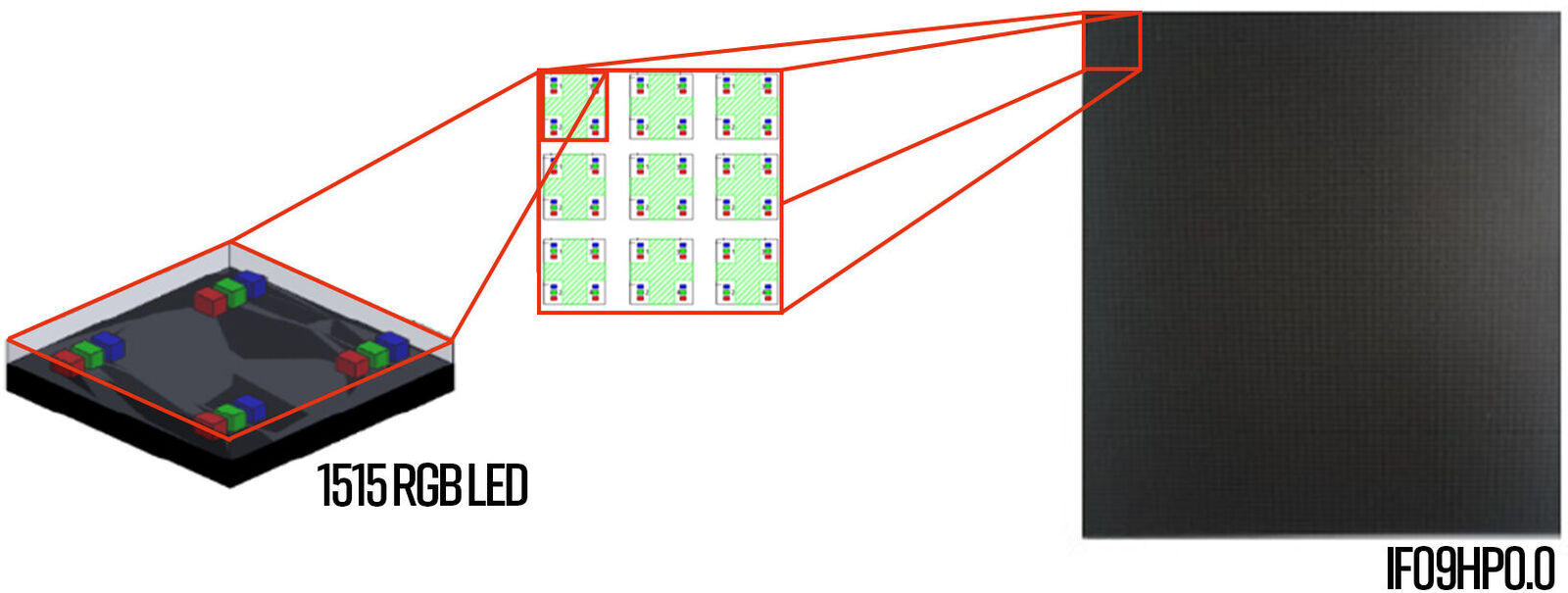

Als Spezialist für Multicolor LEDs bringt Yenrich seine Kompetenz ein und verbaut vier gleiche Mini RGB-LEDs in ein Gehäuse (4in1) – wodurch sich der Pitch (Abstand zwischen den Pixeln) unter 1 mm bringen lässt!

Diese hochintegrierten 1515 RGB-LED Packages werden dicht aneinander liegend auf eine dafür entworfene PCB gebracht, dadurch entsteht ein LED-Matrix-Modul, das die Basis des LED-Displays darstellt (Abbildung 1).

Dieses LED-Modul, bestehend aus 160x180 Pixeln, misst 15,0x16,8cm und bringt eine Leuchtkraft von 1000-2500 cd/m² bei einer Leistungsaufnahme von 200 W/m². Der Kontrast liegt bei 8000:1 und dadurch punktet das IF09HP0.0 mit einem sehr guten Blickwinkel aus allen Betrachtungsrichtungen.

Hervorzuheben ist insbesondere noch die Robustheit an Temperatur (-25°C bis +40°C) und die Langlebigkeit von 100.000 Arbeitsstunden.

Zieleinsatzgebiete dieser Technologie sind die Werbebranche, Anzeigen im öffentlichen Nahverkehr (PI), Ausrüstung von Gebäuden und Konferenzräumen sowie die ansprechende Gestaltung von Verkaufsflächen (Digital Signage & POS).

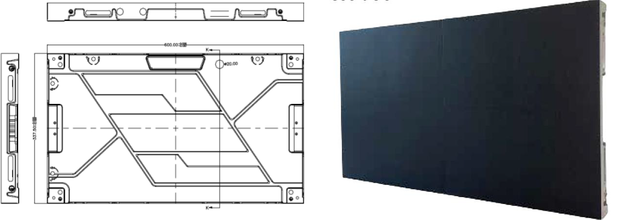

Dieser modulare Aufbau des IF09HP0.0 lässt sich beliebig erweitern (Abbildung 4), so wird beispielsweise aus 3x2 IF09HP0.0 Modulen das D09NWG0.0 „Cabinet“ mit einer Auflösung von 640x360 Pixel und einer Größe von 27 Inch (600,0x337,5x45,0mm).

Allgemeine Leistungsdaten bei 25°C
Cabinet Gewicht 7 kg
Helligkeit 0 – 1000 cd/m²
Blickwinkel >160°
Kontrast 10000:1
Leistungsaufnahme 200 W/m²
Versorgungsspannung 100 -240 V
Frame Rate 60 Hz

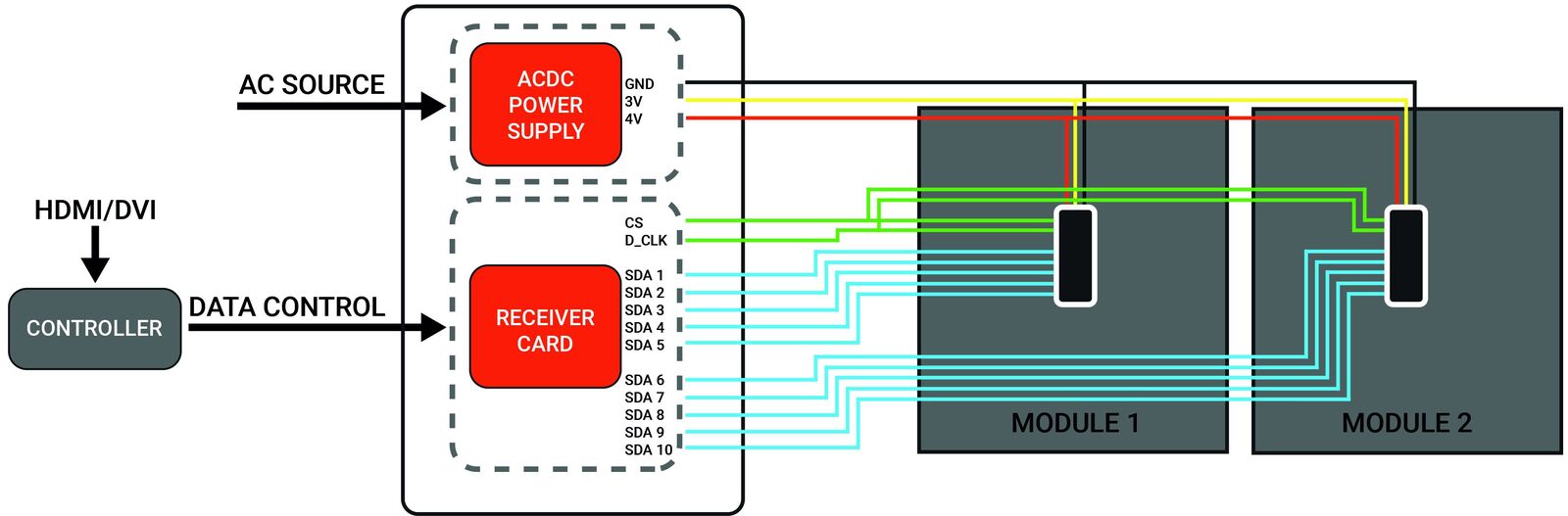

Im Gegensatz zu einem normalen TFT, bei dem der gesamte Bildinhalt an den Display Controller weitergegeben wird, benötigt das Cabinet einen externen Videocontroller, um ein Bild darzustellen.

Dieser Videocontroller unterteilt das darzustellende Bild in einzelne, dem LED-Module (IF09HP0.0) entsprechenden Segmente und steuert diese einzeln an, um auf dem Cabinet (D09NWG0.0) das Gesamtbild darzustellen (Abbildung 5).

Diese Cabinets sind ebenfalls erweiterbar und können nahtlos aneinander gebracht werden, um einen lückenlose Betrachtungsfläche zu generieren.

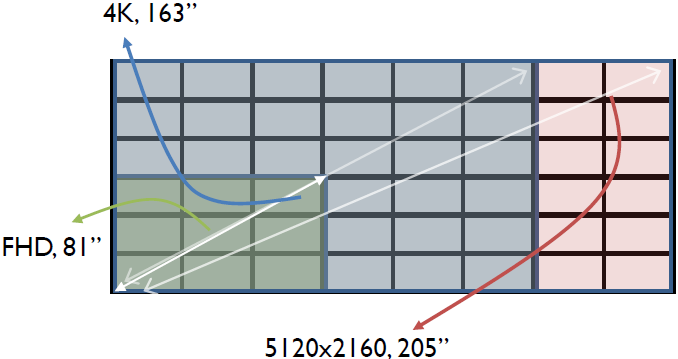

So können sich beispielsweise Videowalls aus 3x3 Cabinets zu einer Full-HD Auflösung bei einer gigantischen Bildschirmdiagonale von 81“ (2,05m), 4K Auflösung bei 163“ (4,14m) oder noch mehr zusammenführen (Abbildung 6).

Sowohl Cabinets als auch der externe Videocontroller inklusive Stromversorgung sind über die Firma BED aus Nürnberg zu haben.

Für weitere Informationen wenden Sie sich gerne jederzeit an Ihre Ansprechpartnerin oder Ihren Ansprechpartner in unserem Hause oder schreiben Sie an info@beck-elektronik[dot]de.
