Vollfarbige LED-Display Module der Firma Yenrich Technology Corporation (Yenrich), Teil der Ennostar Gruppe, sind eine Matrix aus einzelnen 4in1 Mini RGB-LED Packages auf einer speziell entworfenen Leiterplatte.

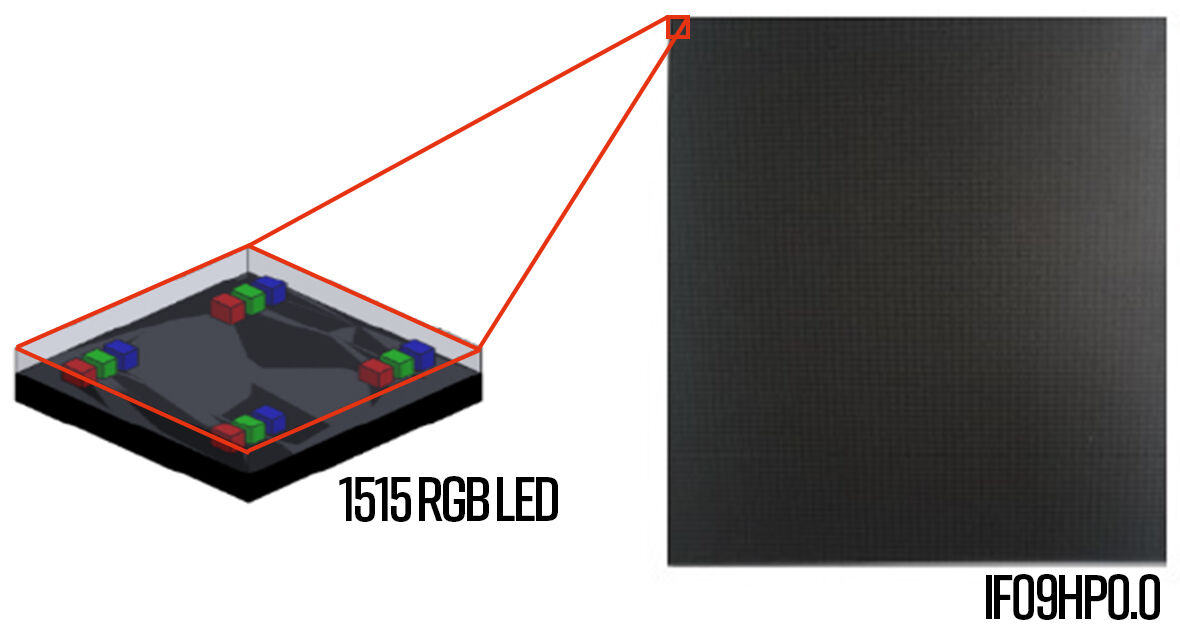

Das Produkt mit dem Namen IF09HP0.0 stellt durch diese Architektur eine LED-Matrix mit 160x180 Pixeln und einem Pixel Pitch von < 1mm dar (Abbildung 1).

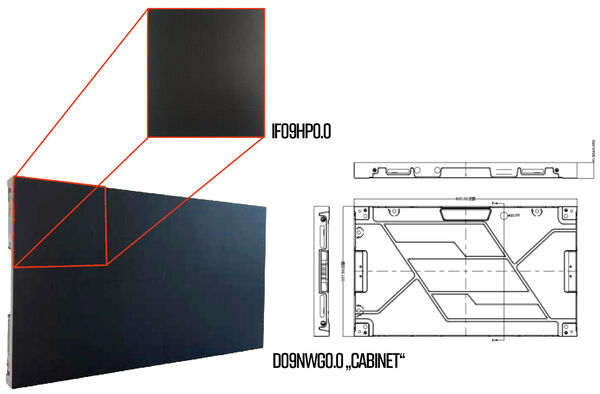

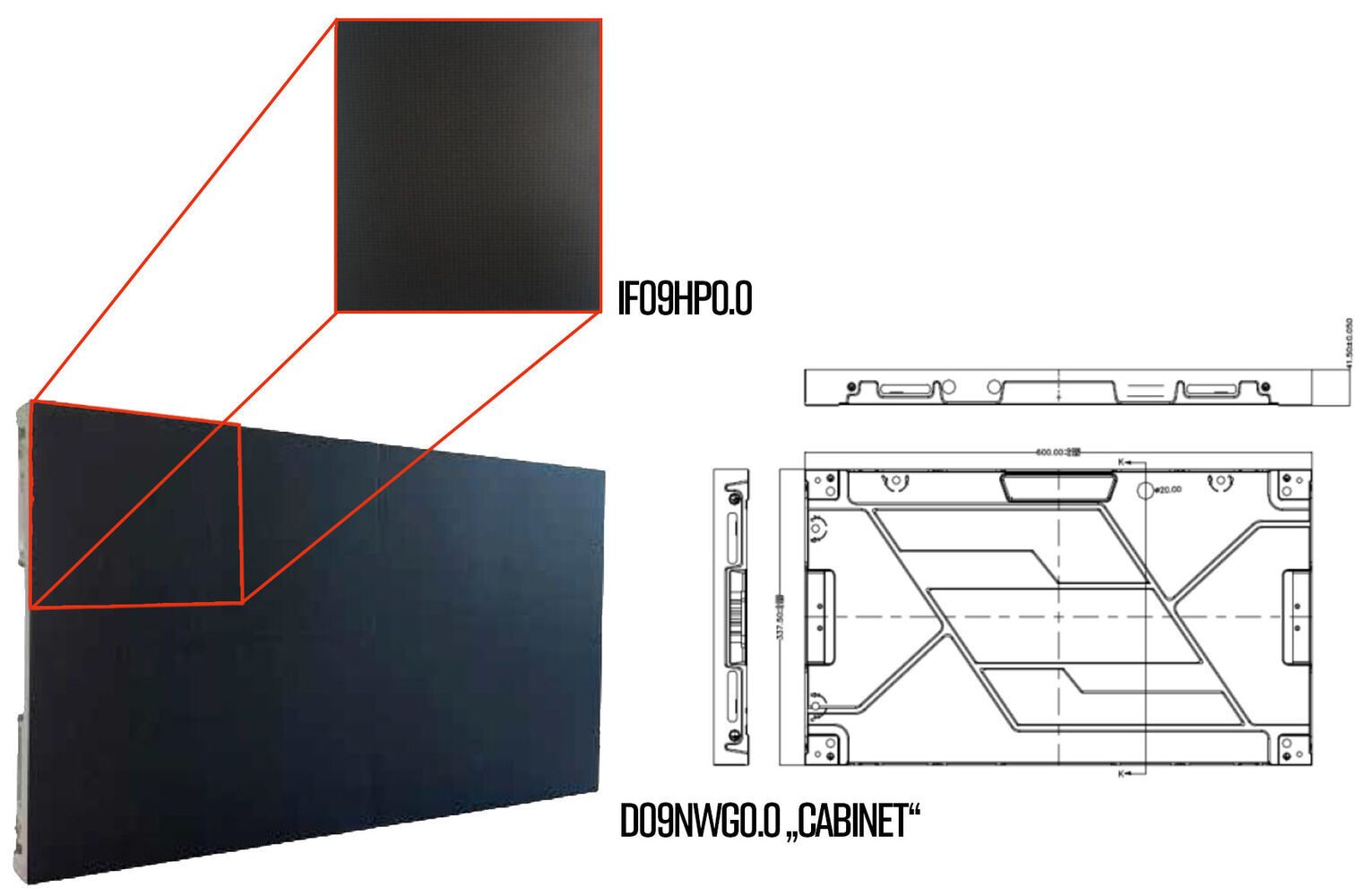

Dieser modulare Aufbau des IF09HP0.0 lässt sich beliebig erweitern, so wird beispielsweise aus 3x2 IF09HP0.0 Modulen das D09NWG0.0 „Cabinet“ mit einer Auflösung von 640x360 Pixeln und einer Größe von 27 Inch (600,0x337,5x45,0 mm) (Abbildung 2).
| Cabinet Gewicht | 7 Kg |
|---|---|
| Helligkeit | 0 – 1000 cd/m² |
| Blickwinkel | > 160° |
| Kontrast | 10000 : 1 |
| Leistungsaufnahme | 200 W/m² |
| Versorgungsspannung | 100 – 240 V |
| Frame Rate | 60 Hz |

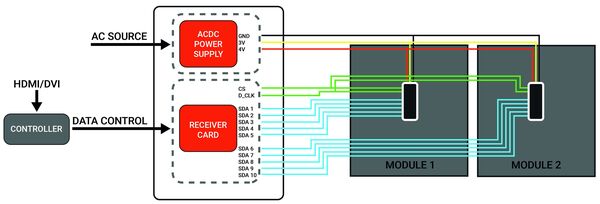

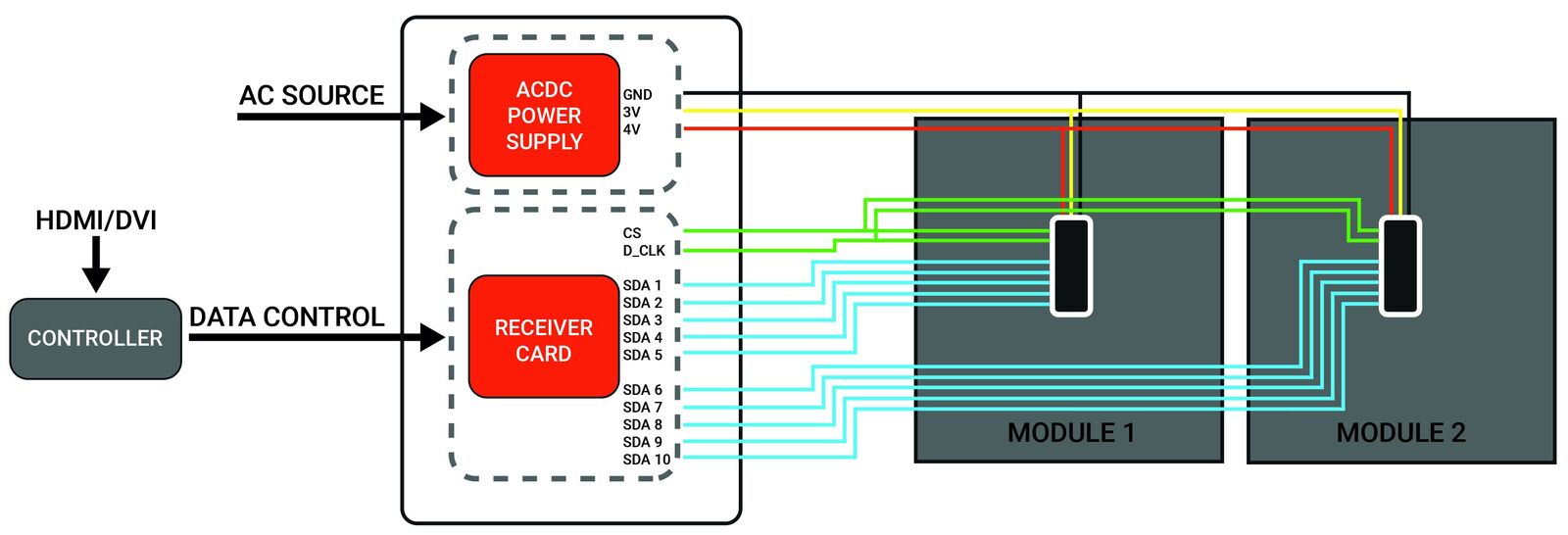

Im Gegensatz zu einem normalen TFT, bei dem der gesamte Bildinhalt an den Display Controller weitergegeben wird, benötigt das Cabinet einen externen Videocontroller, um ein Bild darzustellen (Abbildung 3).
Dieser Videocontroller unterteilt das darzustellende Bild in einzelne, den LED-Module (IF09HP0.0) entsprechenden Segmente und steuert diese einzeln an, um auf dem Cabinet (D09NWG0.0) das Gesamtbild darzustellen.
Diese Cabinets sind ebenfalls erweiterbar und können nahtlos aneinander gebracht werden, um eine lückenlose Betrachtungsfläche zu generieren.

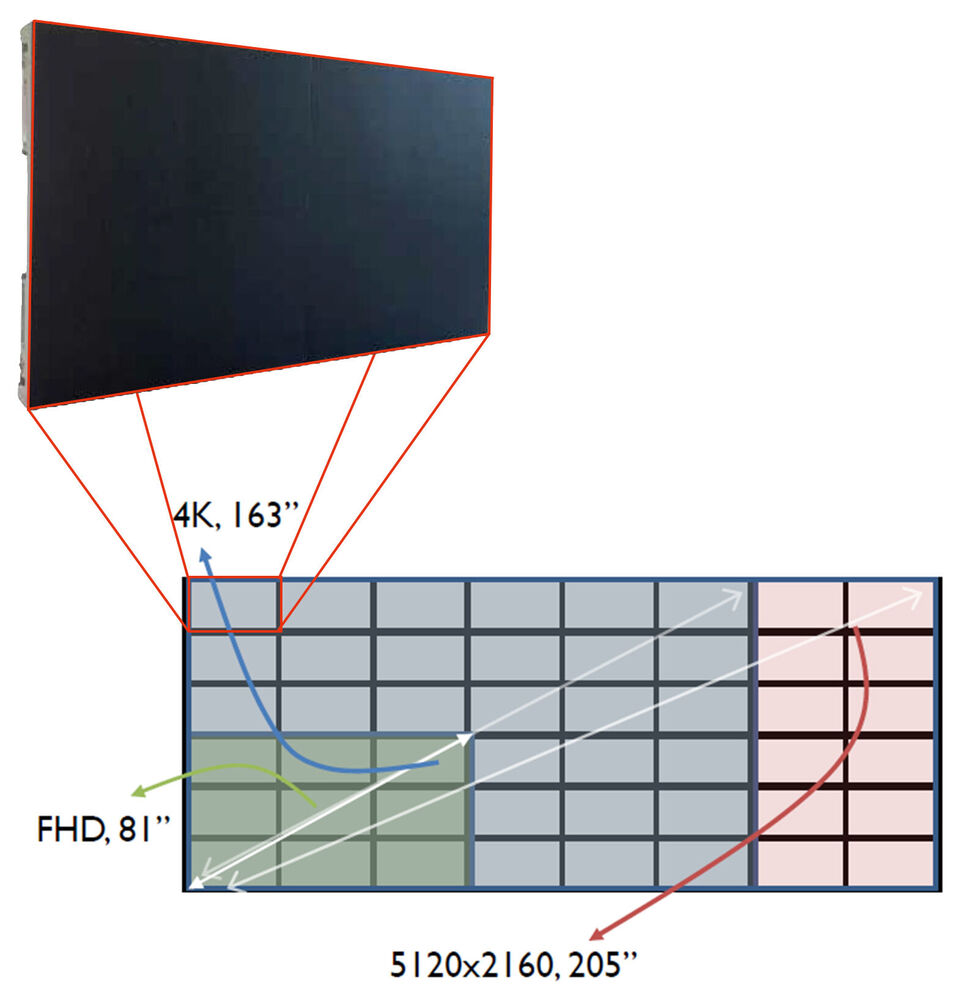

So können sich beispielsweise Videowalls aus 3x3 Cabinets zu einer Full-HD Auflösung bei einer gigantischen Bildschirmdiagonale von 81" (2,05 m), 4K Auflösung bei 163" (4,14m) oder noch mehr zusammenführen (Abbildung 4).
Die Firma Yenrich ist ein führendes Unternehmen der Multi Color LEDs aus Taiwan und wird in Europa durch die Firma BECK Elektronik Display GmbH, der Firmengruppe BECK, vertreten.
Sowohl Cabinets als auch der externe Videocontroller inklusive Stromversorgung sind über die Firma BED aus Nürnberg zu haben.
Für weitere Informationen wenden Sie sich gerne jederzeit an Ihre Ansprechpartnerin oder Ihren Ansprechpartner in unserem Hause oder schreiben Sie uns eine Mail an infobeck-elektronik[dot]de
